با سلام .

توی این سری از مطالب قرار هست  در موردفایلها ، قابلیتها ، نحوه ی تنظیمات، و راه اندازی  کتابخانه مربوط به lcd nokia1661 به صورت نرم افزاری مطالبی را بیان کنم . این مطالب سبب صرفه جویی در زمان شما برای کار با کتابخانه خواهد شد پس به دقت مطالب را دنبال نمایید.

برای تهیه کتابخانه میتوانید به اینجا مراجعه نمایید

توی این پست ابتدا در مورد فایلها ی کتابخانه و اینکه هر کدام شامل چه چیزهایی هستند صحبت میکنم .

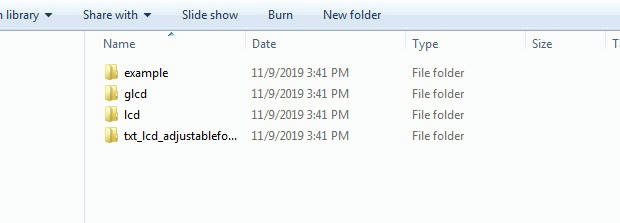

زمانی که فایل در یافتی رو از حالت فشرده خارج میکنید 4 پوشه در اختیار شما قرار میگیرد .

پوشه Example  مثال راه اندازی است که شامل کدها و فایل اجرایی برای avr یا stm32  است   .

پوشه glcd مربوط به قسمت گرافیک،

پوشه txt_lcd_adjustablefont مربوط به قسمت متنی  ،

و پوشه lcd  در واقع هسته کتابخانه  است.

قبل از اینکه در مورد فایلهای هر پوشه توضیح بدم ، یک مطلب کلی را در مورد نام فایلهاو کارکردشون توضیح میدم :

1 - فایلهایی که در نام آنها typedef  وجود دارد :

   این فایل شامل تعاریف مربوط به نوع داده های مورد استفاده کتابخانه است.

2 - فایلهایی که در نام آنها names وجود دارد :

  این فایل شامل مقادیر مجاز برای استفاده در فایل   conf  و typedef  است . که برای سهولت استفاده نامگذاری شده اند.

3- - فایلهایی که در نام آنها conf وجود دارد :

   این فایل اصلی ترین فایل برای کاربران است چرا که config  کتابخانه ، در این فایل انجام میشود و       می توان از طریق  آن برخی قابلیتها را در کتابخانه فعال یا غیر فعال کرد که در حجم و سرعت اجرای توابع کتابخانه تاثیر گذار است .

بعد از این توضیح کوتاه فایلهای هر پوشه را توضیح میدم .

پوشه lcd  شامل فایلهای زیر است:

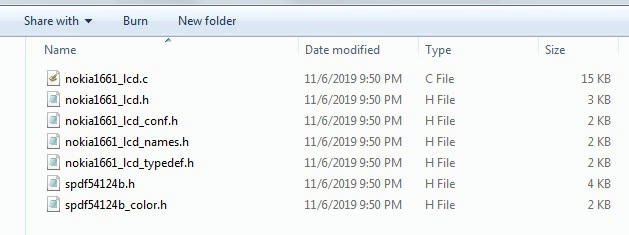

فایل های nokia1661_lcd.h و nokia1661_lcd.c   :

در این فایل هاالگوی توابع و  بدنه توابع کتابخانه تعریف شده است .

فایل spdf54124b.h :

این فایل شامل کامندهای مربوط به درایور lcd  هست . که برمبنای دیتا شیت چیپ درایور lcd نامگذاری شده اند .

فایل spdf54124b_color.h :

این فایل شامل یک تعدادی از کدهای رنگ مربوط به lcd هست .

بقیه فایلها هم کارکردی مطابق طبق توضیحات کلی بالادارند .

فایلهای پوشه glcd شامل فایلهای زیر است :

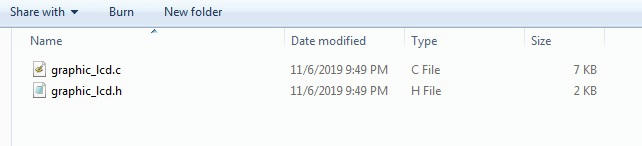

این دو فایل شامل الگوی توابع و بدنه توابع گرافیکی کتابخانه میباشند .

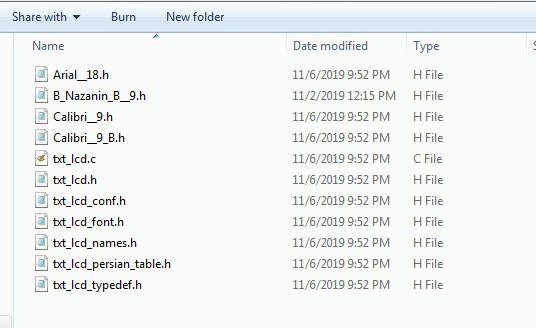

فایلهای پوشهtxt_lcd_adjustablefontشامل فایلهای زیر است :

4 فایل اولی از بالا  فونت هستند .

فایلهای txt_lcd.h و txt_lcd.c  فایلهلی اصلی قسمت متنی هستندکه تعاریف الگو و سورس توابع در آنها قرار دارد.

فایل txt_lcd_persian_table.h :

این فایل مربوط به زمانی است که حالت فارسی فعال شده باشد . و فقط در حالت فارسی کمپایل میشود و سبب افزایش حجم کتابخانه میگردد.

داده های درون این فایل برای تشخیص اتوماتیک نوع حروف فارسی استفاده میشود .

فایل txt_lcd_font.h :

تمام فونتهایی را که قصد استفاده از آنها را دارید باید در این فایل تعریف شوند .

کارکرد بقیه فایلها هم طبق همان توضیحات کلی در مورد فایلها میباشد .

در اینجا قسمت معرفی فایلها به پایان رسید. در قسمت بعدی مطالب مربوط به راه اندازی کتابخانه و تنظیمات مربوطه را توضیح میدم .

لینک قسمت بعدی : در حال تکمیل

با سلام   .

چند وقت پیش از یک کتابخانه که در مراحل اول نوشتنش بودم رونمایی کردم . اون موقع نیمه کاره بود و خوشبختانه الان کامل شد . و واقعا ازش رضایت دارم .

این که چرا این کتابخانه رو نوشتم در پست رونمایی محصول اولیه ( اینجا ) کامل توضیح دادم.

این کتابخانه برای lcd  های nokia1661  و nokia1616  و کلا تمام ال سی دی هایی که  کنترلر اونها

SPFD54124B هست و در مود  spi 9bit   کار میکنه قابل استفاده هست.

از مزایای این lcd برای استفاده در مدارات میکروکنترلری این است که فقط به 4 پین از میکرو برای ارتباط احتیاج دارد و بسیار ارزان قیمت است ( از ماژولهای led با تعداد 3 رنگ نیز ارزانتر است )و با توجه به مزایایی که دارد نسبت بسیاری از lcd  ها به صرفه تر است.

اما بریم سر اصل مطلب :

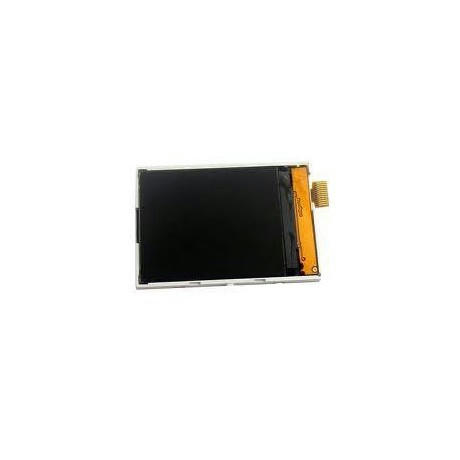

توضیح مختصری در مورد  lcd nokia 1661  :

این یک ال سی دی ارزان قیمت tft 1.8"  با رزولوشن 128×160 پیکسل هست ( البته برای نوکیا 1616  130×161  هست)که از 65 هزار رنگ پشتیبانی میکنه و از ارتباط spi 9bit  استفاده میکنه و ولتاژ تغذیه و ولتاژ io  ها  3.3 ولت  است.

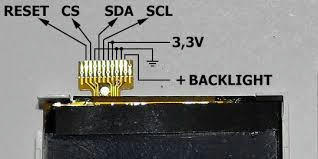

در زیر تصویر ال سی دی و نامگذاری پایه های اون رو میبینید .

این کتابخانه برای میکروهای cortex m0و stm32f030  , stm32F0x1-2-8  و AVR نوشته شده است و

مشخصات آن به شرح زیر است :

1 - کمپایلر نسخه AVR :   ـ avr gcc (نرم افزارهای  winavr , Arduino , atmel studio   ) با استاندارد زبانی c99   -   gnu89 - gnu99

2 - کمپایلر نسخه stm32 : ـArm gcc ( نرم افزار true studio ) و با استاندارد زبانی c99   -  c90  - gnu90 - gnu99 مطابقت دارد .

3 - قابلیت تعریف pin های lcd  روی پورتهای مختلف.

4 - قابلیت انتخاب ارتباط از طریق سخت افزار spi  یا به صورت شبیه سازی روی پایه ها

5 - سرعت رفرش بالا خصوصابرای Avr :

به دلیل استفاده از سخت افزار spi و بهینه سازی توابع سرعت رفرش خصوصا در مورد نسخه AVR  قابل توجه است . کلیپهای زیر به روشنی گویای این مطلب است .

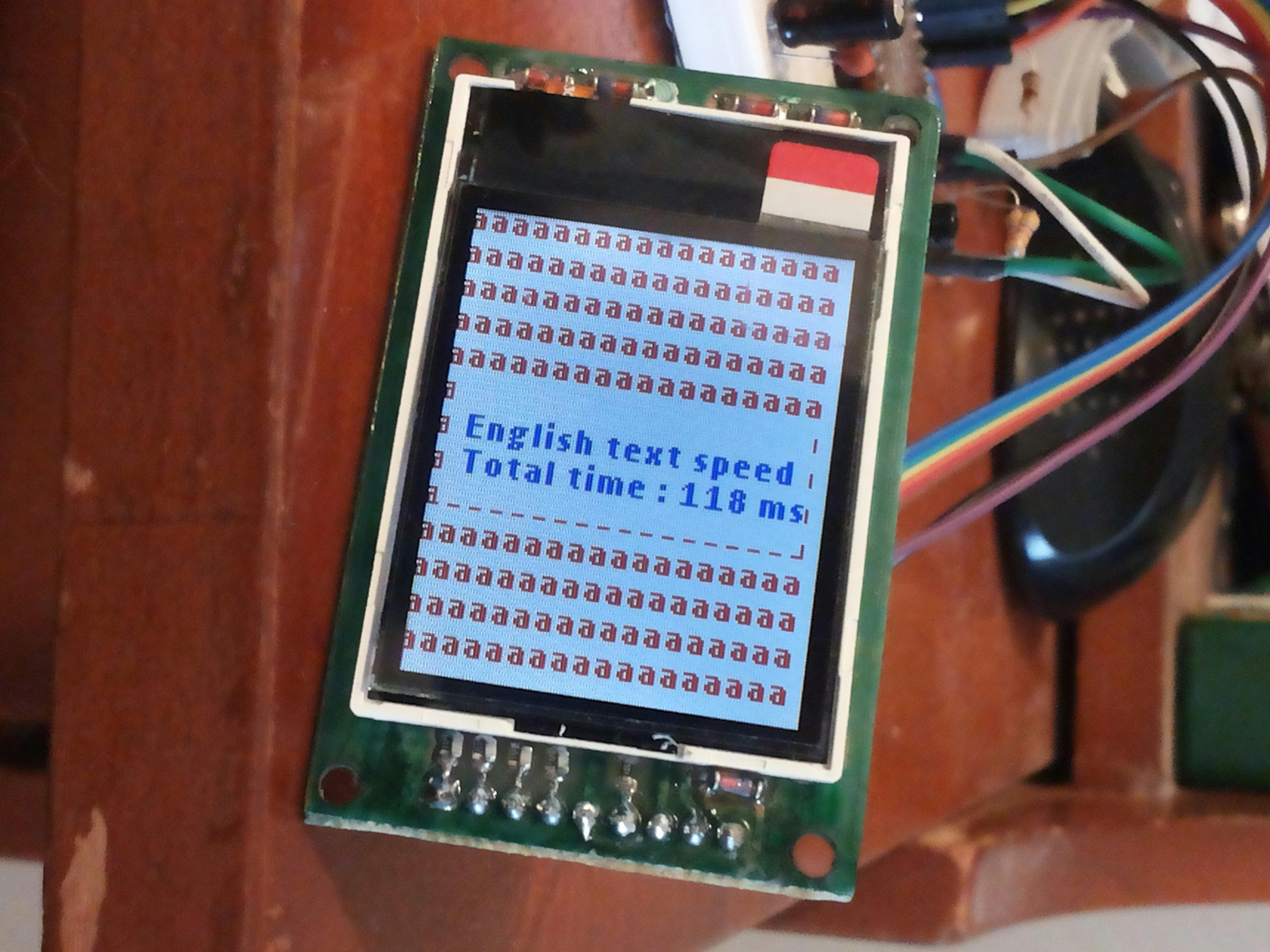

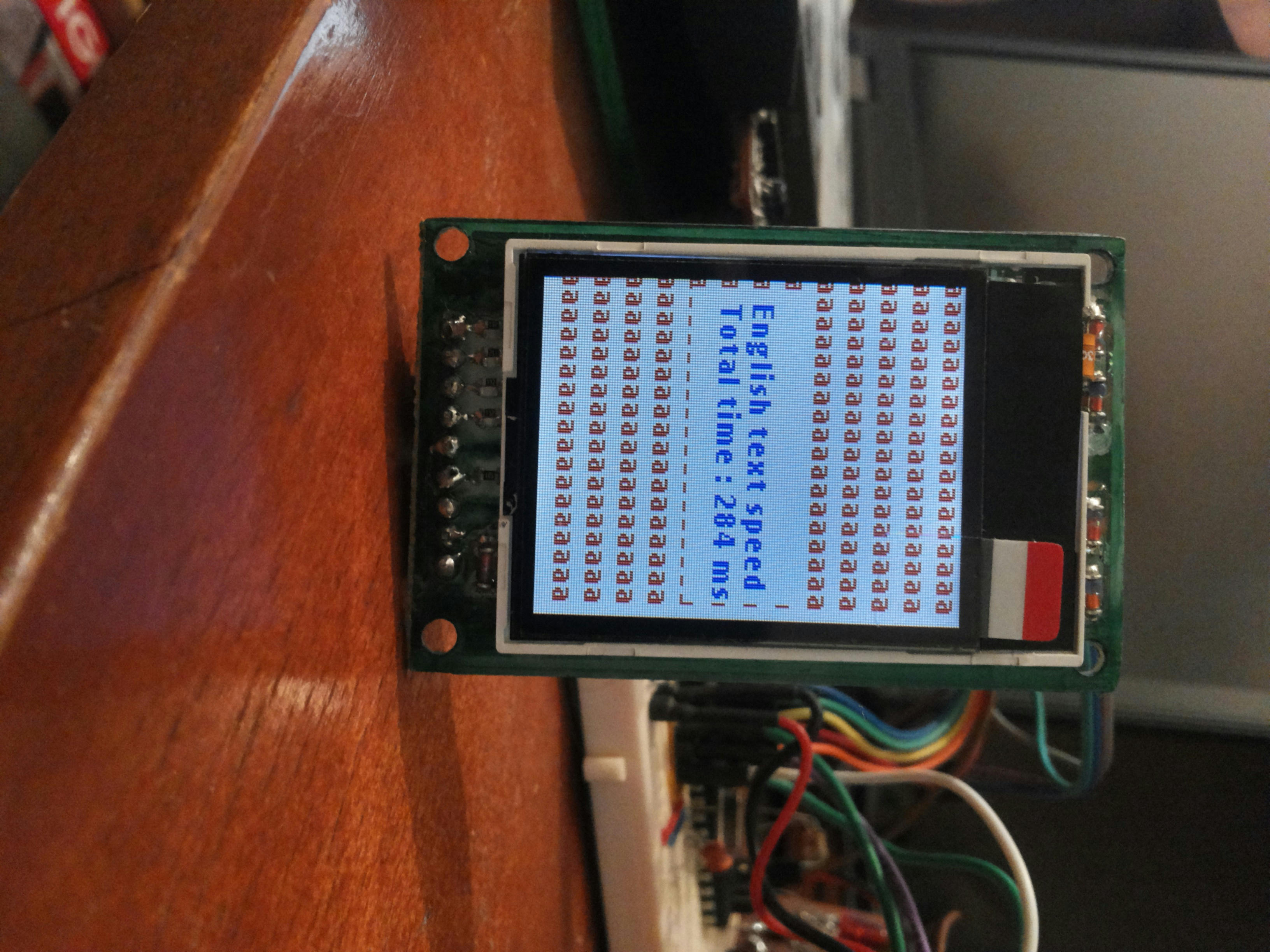

سرعت رفرش در مورد نسخه stm32  با فرکانس کلاک spi    12MHZ   و کلاک سیستم MHZ  48  در فیلم زیر مشاهده میکنید .

همانطور که میبینید در نسخه stm32 برای 10 بار رنگ کردن صفحه (رفرش) به 323 میلی ثانیه زمان نیاز هست . یعنی هر رفرش در 32.3 میلی ثانیه یا به عبارت بهتر 30.9 رفرش در ثانیه !!!

و این رقم برای AVR   مقدار 11.2 بار رفرش در ثانیه هست . !!! که برای Avr  و باتوجه به اینترفیس lcd  رقم قابل توجهی هست که در فیلم زیر میبینید.

6. فونت :

6-1  - استفاده از فونتهای زیبا وشکیل .

6-2 - فونت این کتابخانه از نوع طول متغیر است .( البته قابلیت استفاده از فونت با طول ثابت را هم دارد ) که باعث فشردگی مناسب  متن نوشته شده و زیبایی و طبیعی بودن آن میگردد.

6-3 -  قابلیت استفاده همزمان ازانواع مختلف و سایزهای مختلف فونت بدون محدودیت در تعداد( تنها عامل محدودیت حافظه فلش میکروکنترولر شماست) .

6-4 - قابلیت استفاده از فونت فارسی با تشخیص خودکار نوع حروف ( اول ،آخر ،وسط یا تنها )

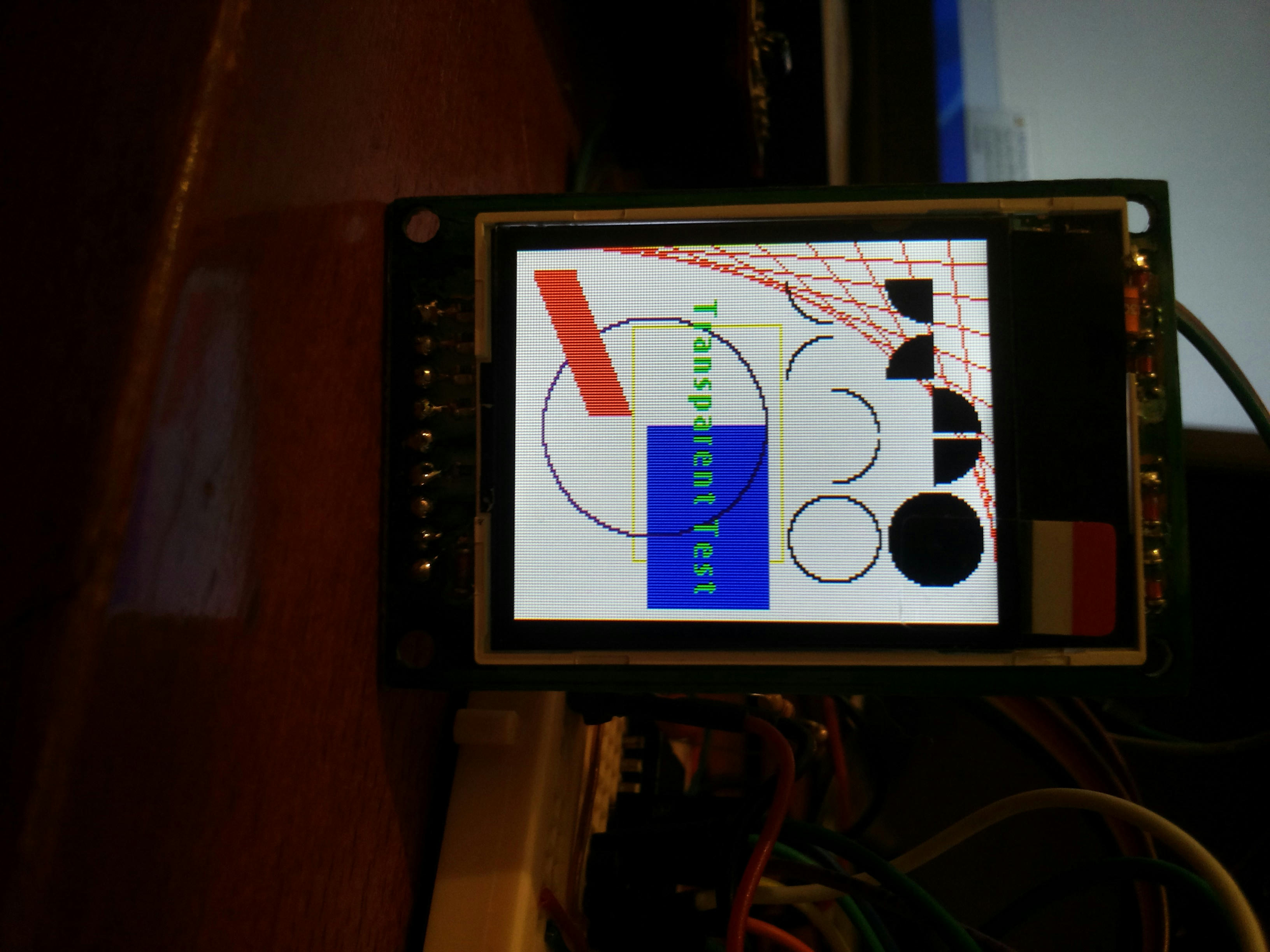

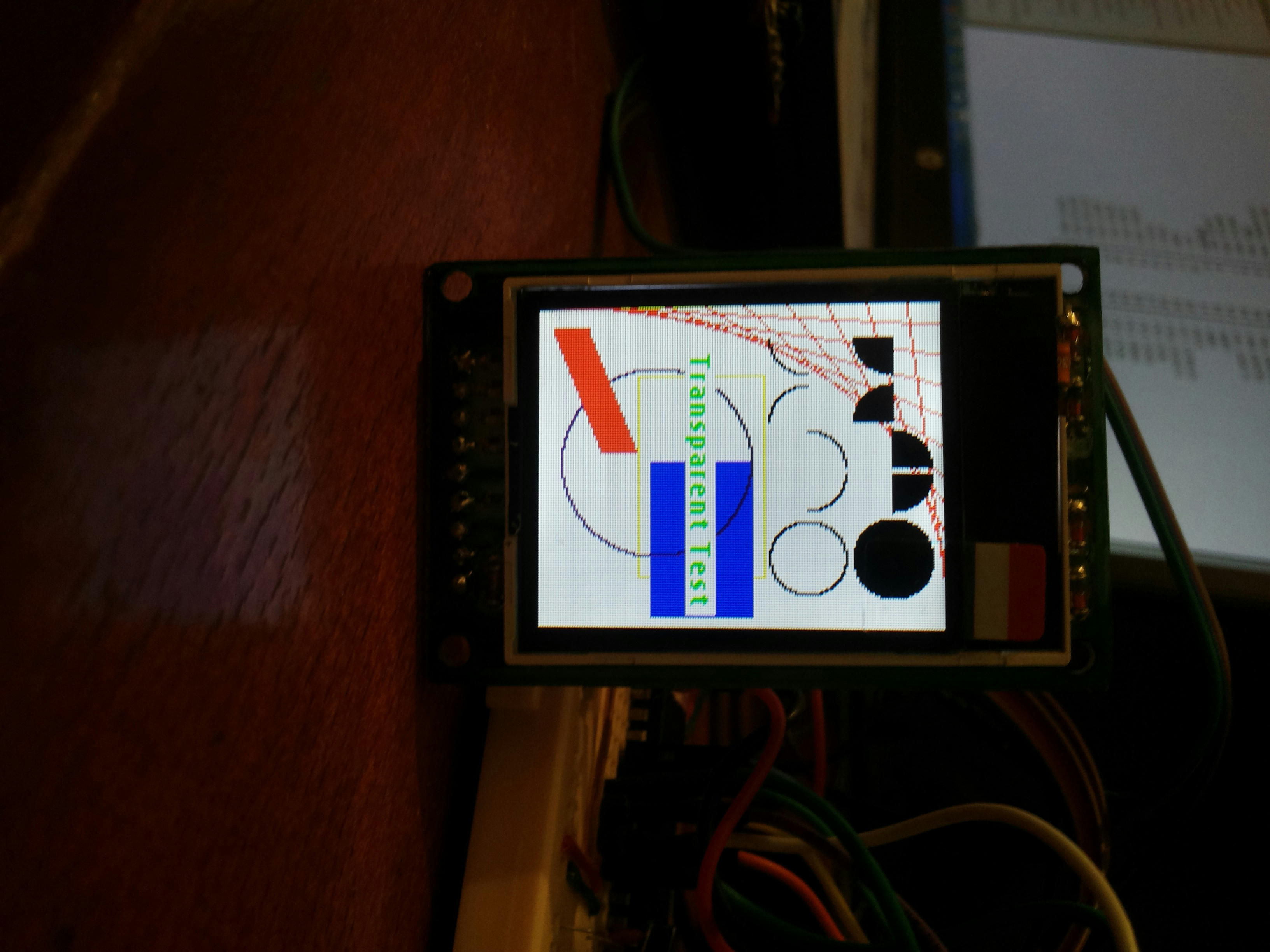

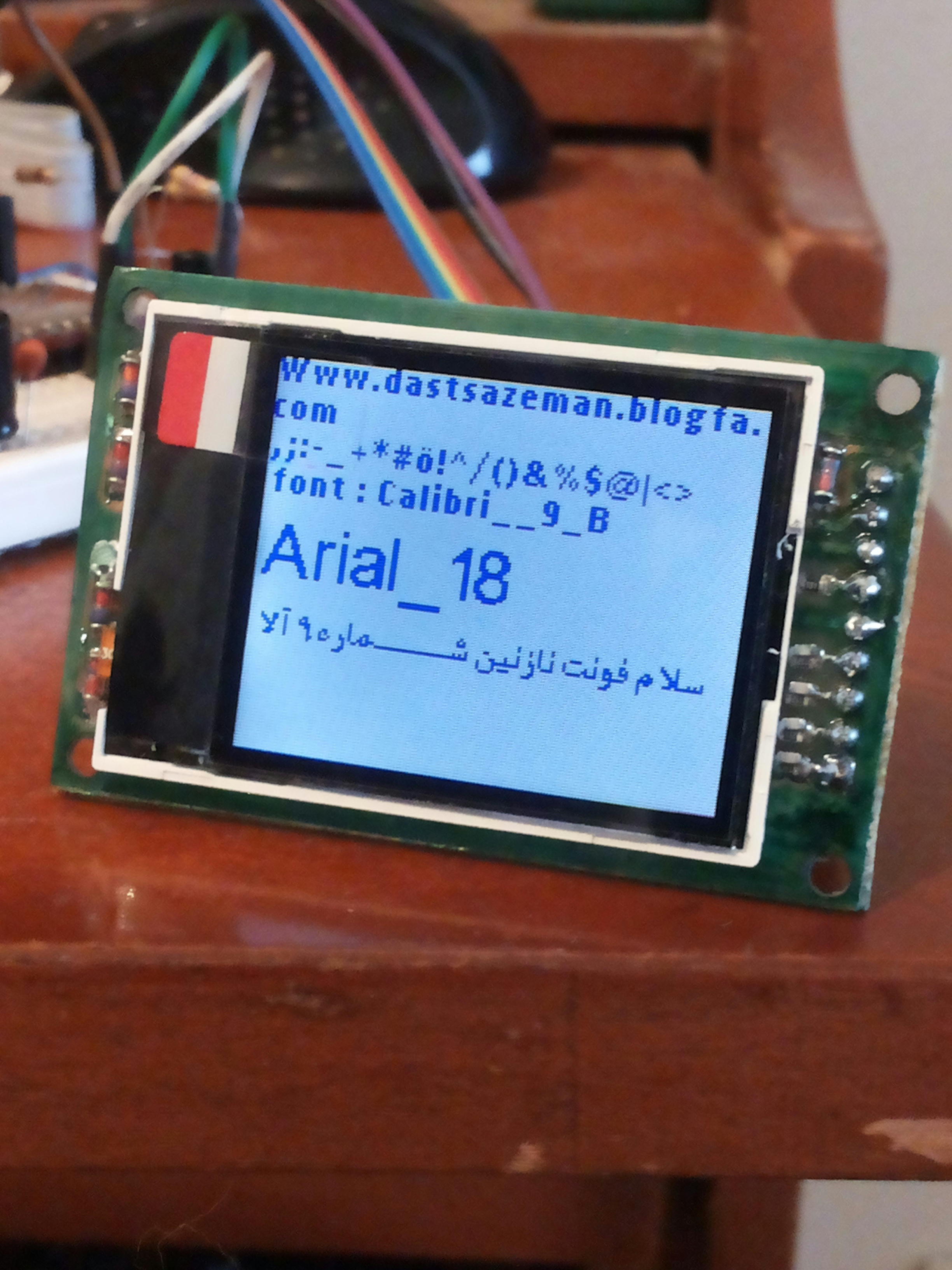

در تصویر زیر قابلیتهای شرح داده شده در بالا را مشاهده میکنید.

**** در تصویر به حروف ل و الف دقت کنید که همانند فونت های ویندوز به هم متصل شده اند

و همچنین به قابلیت افزایش طول حروف (حرف شین) .

6-5- قابلیت فعال کردن  transparent  در مورد حروف چاپ شده در تصویر :

منظور از transparent چیست  :

هر کدام از حروف فونت دارای یک فضای پس زمینه است که در واقع به شکل یک مستطیل است که حرف مورد نظر درون آن قرار دارد . هنگامی که قابلیت transparent فعال نباشد ، در هنگام چاپ حروف

پیکسلهای پس زمینه با رنگ مربوط به پس زمینه (bakground color ) که توسط کاربر تعیین میشود رنگ آمیزی میشود .و در واقع تصویر پشت حروف را پاک میکند . مانند تصویر زیر که میبینید قسمتی از مستطیل آبی و همچنین دایره بنفش رنگ پاک شده است .

اما در هنگامی که قابلیت transparent  فعال باشد ، تصویری که قبل از چاپ حروف روی lcd  هست . در پس زمینه حروف ظاهر میشود و تغییری نمیکند. این قابلیت برای نوشتن متن روی تصاویر مناسب است . مانند تصویر زیر :

7 - سرعت مناسب چاپ حروف روی صفحه :

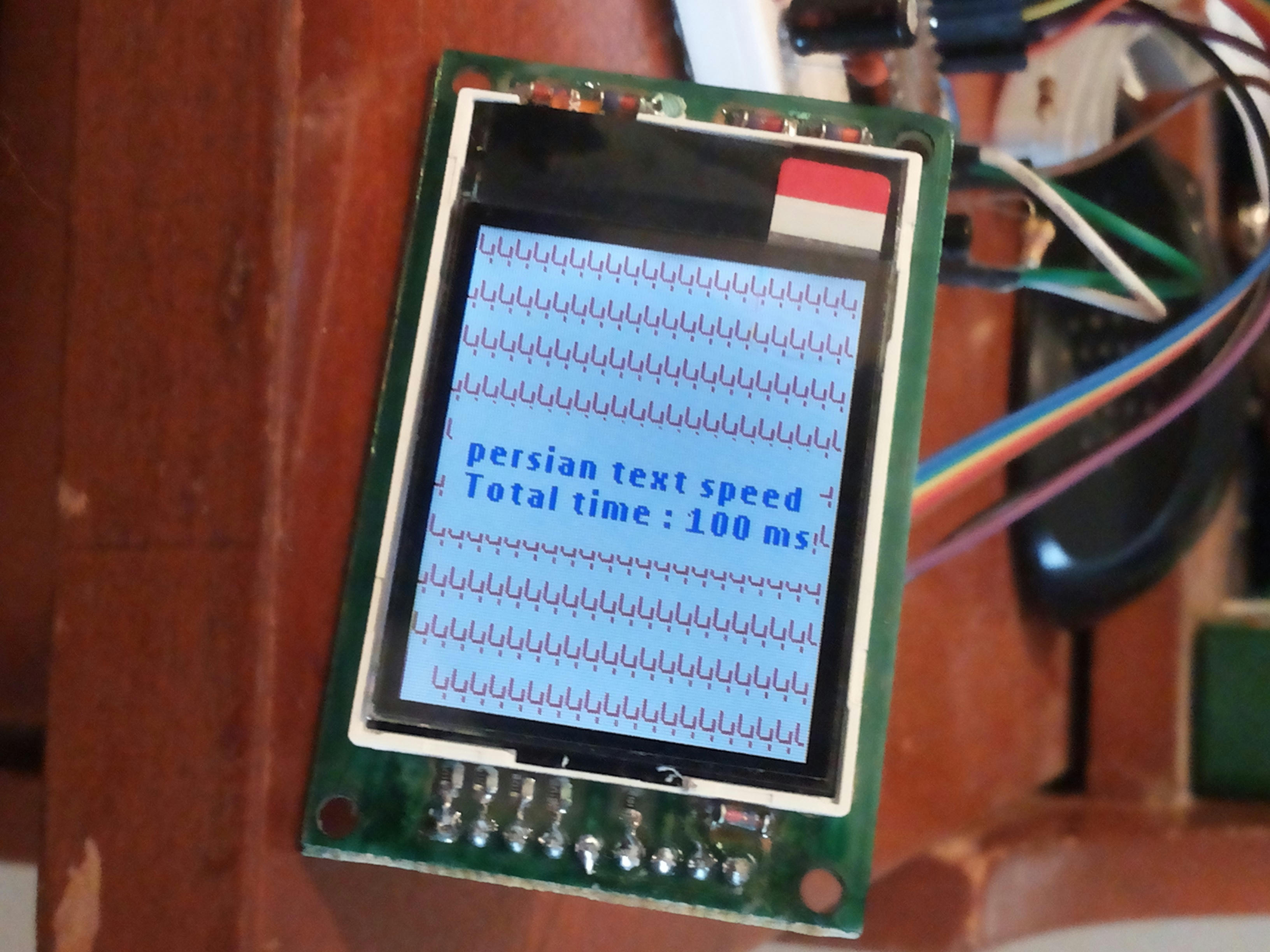

عملکرد سرعت چاپ حروف  انگلیسی و فارسی برای  stm32 ودر حالت transparent در تصاویر زیر میبینید .

و در مورد نسخه avr ، سرعت چاپ ، برای فعال بودن حالت  transparent  را در تصاویر زیر مشاهده میکنید .

 ***توجه :

به طور کلی سرعت تایپ فونت فارسی از انگلیسی کند تر است و بسته به اندازه فونت و نوع حروف و شکل فونت متفاوت است . و این تصاویر بیشتر برای ایجاد یک درک نسبی از سرعت چاپ حروف میباشد و میتواند تغییر کند .

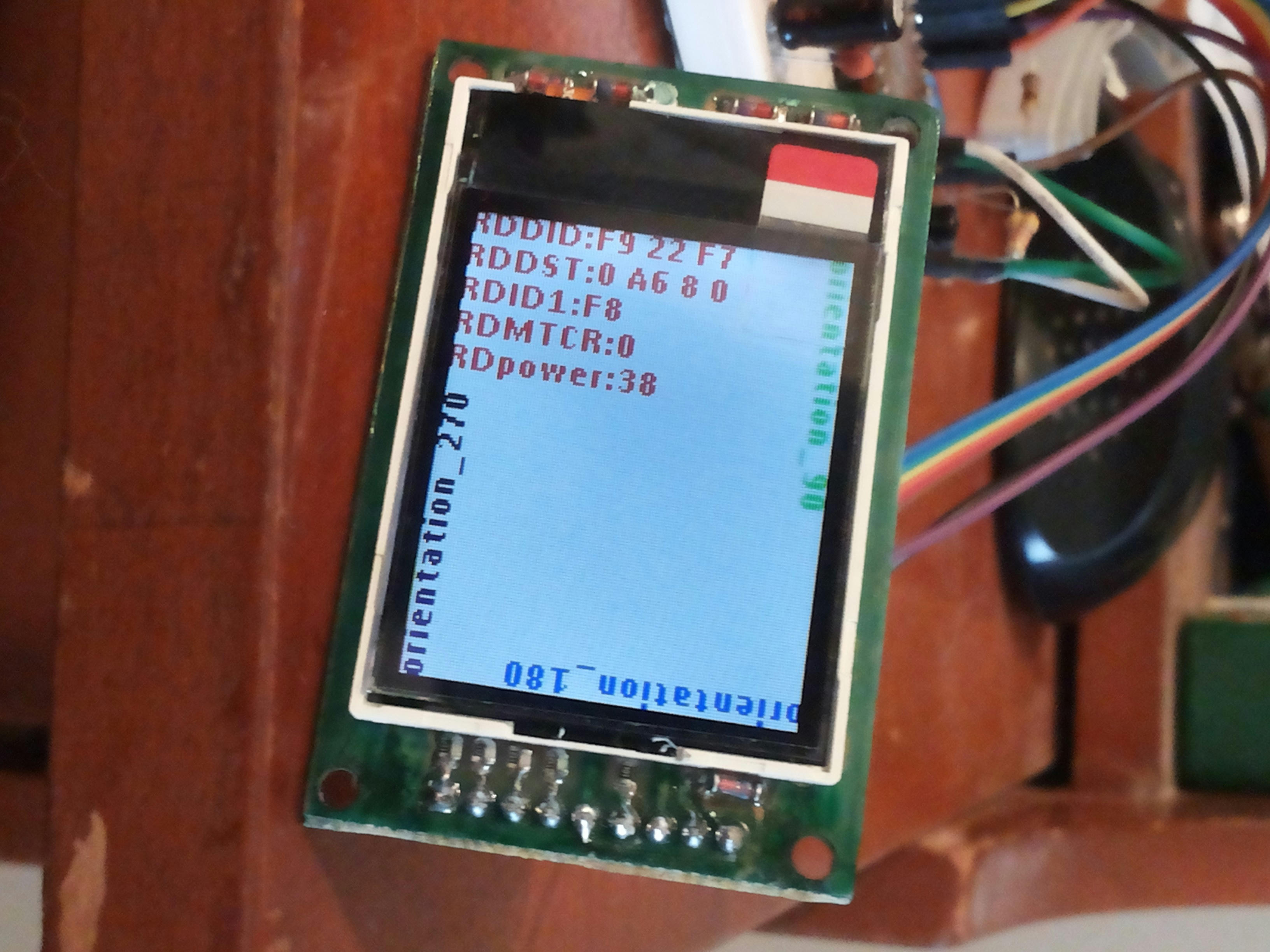

 8 - قابلیت چاپ متن در زوایای 0 و 90 و0 و 270 درجه و قابلیت خواندن برخی پارامترها از lcd .

نوشته های قرمز رنگ برخی از پارامترهای خوانده شده مربوط به lcd هستن.

9 - قابلیتهای گرافیکی :

9-1 - قابلیت رسم خط عودی افقی و مورب با ضخامتهای مختلف ( متوازی الاضلاع قرمز رنگ در واقع یک خط مورب با ضخامت 15 است .

9-2 - قابلیت رسم دایره تو پر  و ربع دایره توپردر زوایای 0،90 ،0  ،270 درجه .

9-3 قابلیت رسم دایره توخالی و ربع دایره توخالی در زوایای 0 ، 90 ، 0 ،270  درجه.

9-4 - قابلیت رسم مستطیل توپر

9-5 - قابلیت رسم مستطیل توخالی  .

*** توجه :

ضخامت حاشیه دور تمام اشکال توخالی میتواند به دلخوا کاربر تنظیم شود .

10 - میزان حافظه فلش و رم مورد نیاز برای کتابخانه :

این کتابخانه دارای 3 پوشه مهم است .که شامل قسمت هسته ،قسمت متنی و گرافیکی هست .و حجم های مربوطه در جدول زیر آورده شده است .

       ***مثال های درون فایلهای ارسالی برای atmega32  و stm32 f072نوشته شده است .

       *** حجمهای قید شده در جدول بر مبنای حداکثر ، آورده شده است و در عمل میتواند                کمتر  از این مقدار باشد.

11 - متعلقات اضافی :

شامل دیتا شیت کنترلر و فایلهای pdf برای ساخت یک pcb ساده جهت دسترسی به پینهای lcd

قیمت کتابخانه نسخه avr :   مبلغ  100،000  ریال

قیمت کتابخانه نسخه stm32 :   مبلغ  100،000  ریال

قیمت هر دو نسخه همراه هم :       0،000  ریال

برای خرید لطفا مبلغ را به شماره حسابی که در قسمت "در باره وب" ( گوشه راست بالای صفحه )آمده است واریز کنید و ساعت و تاریخ واریز را به همراه یک آدرس ایمیل  کامنت نمایید .

فایلهای لازم ظرف حداکثر 24 ساعت برای شما ارسال خواهد شد .

در صورت بروز هر گونه مشکل یا سوال در این باره لطفا با شماره 09169252500 تماس بر قرار کنید.

برای اطلاع از اخبار جدید در مورد این کتابخانه خواهشمندم در کانال تلگرام وبلاگ: dastsazeman@

عضو شوید .

راهنمای راه  اندازی و استفاده از کتابخانه را در اینجا ببینید .

با سپاس.
